它可以对锡膏板(印刷锡膏再贴元件)、胶纸板(贴双面胶再贴元件)、红胶板(印刷红胶再贴元件)等类型首件板进行检测,检测类型覆盖了BOM用量错、位置重复、XY坐标漏定义、多定义等资料性错误,电路板的多贴、缺件、错件、反向、侧翻、旋转等工艺性问题,也包括了电阻、电容、电感、二极管等元件的电器性能(通常为来料错误)。

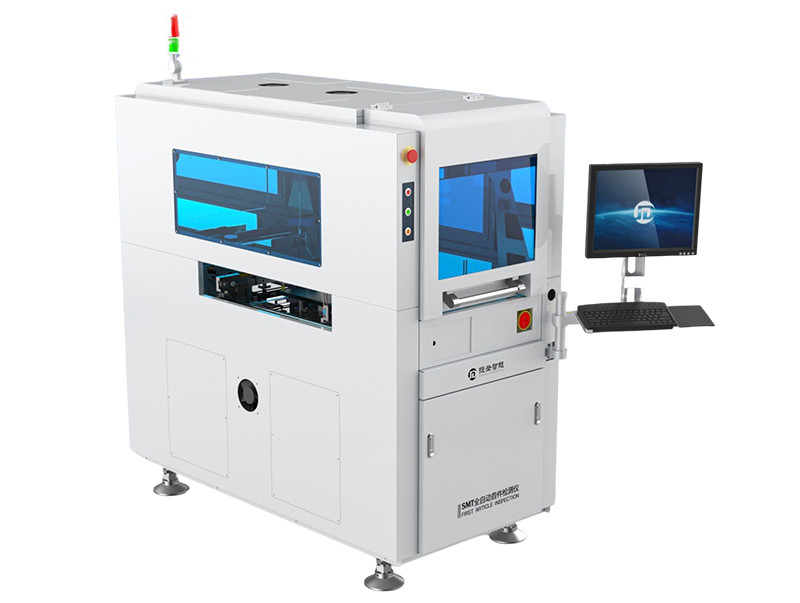

JD-FAI的核心硬件包括电脑、LCR电桥以及高清扫描仪,通过集成自主研发的软件系统将三者完美结合,除了实现针对电阻、电容、电感进行快速精准的测量功能,还可以对IC芯片、三极管等有丝印的原件进行自动外观检查。
功能特点
兼容各种BOM表
捷 登 自 主 研 发 的 软 件 系 统 具 有 强 大 灵 活 的 BOM 表解析功能,可以针对不同客户的BOM表定义不同的解析规则,从而兼容各种BOM表。
采用检测优路径算法
进行检测时自动替客户筛选出一条优路径,并且在显示器上的电路图中用虚线标志出来,再配合语音播报提示即可大大提高检测效率。
双图模式
拥有双图模式,实物图和位号图可以同时显示。检测时方便对比和查看。
自动判定检测结果
系统接收来自扫描仪的高清图片与数字电桥的检测数据,自动进行判断PASS(正确)或者FALL(错误),同样也可以在电脑上人工手动判定PASS。
丝印、方向、极性自动识别判断
针对IC芯片、二极管、三极管及含有字符的电阻、电容等元件,系统可以利用类似AOI的视觉比对技术进行自动比对。支持同一元件多点检测,且编程过程简单快捷,程序一次编制,多次复用。
抽检或换料取样检测
按站位抽检功能,可以根据站位表、BOM表进行抽检,或中途换料取样检测。
图纸设计辅助功能
系统可以对图纸进行涂色和标记,标记内容包括位号、标准值、精度、规格。
点亮LED并测量二极管极性
软件结合LCR独有的电压测试功能,可点亮LED,并测量出二极管两端电压,从而判断其极性是否正确。
自动生成报告
测试完成后,自动生成测试报告,可以导出Excel/PDF格式的文档,满足客户的传阅需求。
ERP、MES对接功能
报表可对接客户EPS\MES系统,在电脑上进行上传操作即可。
灵活定义用户权限
可为每个操作者建立账号,灵活定义用户权限,避免恶意删改或误操作。
散料测试
配置独立散料测试软件,测量散料时可通过PC端控制电桥,如测试档位切换、频率切换,实时PC屏幕显示测试数值。电桥零基础员工都可直接使用电桥,无需人工在电桥上通过各类按键实现电桥测量。
技术参数
电脑配置:I7工控
显示器尺寸:24英寸
测试频率 :20Hz-300KHz
测试精度: 0.05%
小可测元件:01005
检测方式:自动飞针测值+自动视觉检测
PCB尺寸范围:450mm*500mm
PCB上下元件高度限制:上表面:30mm,下表面:30mm
电源:AC220±20V 50/60Hz
语言:中文/英文
设备重量:约1000KG
外形尺寸(W*D*H):1600mm x 700mm x 1600mm
